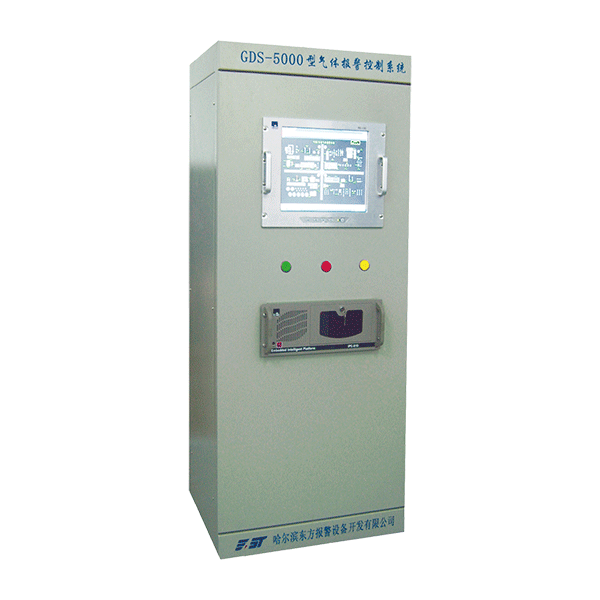

GDS-5000 氣體報警控制器

本系統由安裝在現場的可燃/有毒氣體探測器和安裝在控制室內的工業控制計算機、模擬量數據采集模塊、數字量輸出模塊組成。可燃/有毒氣體探測器負責對生產現場的可燃/有毒氣體進行檢測，并將采集的氣體濃度轉換成 4-20MA 的標準信號。數據采集模塊將采集這些信號并以RS485 通訊方式傳送至工業控制機上，工控機根據檢測值分別與各自的報警設定值進行比較，當某個探測器檢測到的濃度超過設定值時，工控機通過數字量輸出模塊開啟或關閉有關設備。

操作人員可以通過工控機的顯示屏實時監視廠區內所有檢測點的情況，主要有氣體濃度值，低報，高報，實時曲線和歷史數據等。當發生報警時也可以通過工控機進行消音及復位操作。

功能

技術參數

系統參數

1.1 本系統以工業顯示器作為人機交互界面，系統隨時可以指導操作員的操作，操作方法簡單明了：
操作畫面可分為三個區：用戶操作區，功能顯示區，功能選擇區。
用戶操作區：該區提供了系統的操作按鈕。
功能顯示區：該區域主要用于顯示用戶當前所選擇的功能界面。
功能選擇區：在該區域內，單擊按鈕將會進入到不同功能的操作界面。 在 GDS-5000 操作系統中，提供了一套完善的安全機制，系統只允許有操作權限的用戶才能對系統進行操作。在系統中，用戶會根據自已所隸屬的用戶組的不同，對系統的操作權限也有所不同。用戶可通過用戶選擇區內的按鈕進行操作。
在對系統操作前，需要先登錄系統。在用戶第一次進入系統時，可以使用系統提供的默認用戶進入系統，然后對系統進行操作。輸入用戶名加用戶密碼，單擊按鈕會進入相應的操作界面。
1.2 監控數據
單擊監控數據按扭，系統將顯示監控數據操作界面，在該界面中，顯示 124 路通道的實時監控數據，在該界面中，用戶可以觀察到所有通道的工作狀態。在操作窗口中，單擊任意一路通道的名稱顯區處，可修改該通道的報警設定值及配接繼電器，通道的工作狀態可分為四種：正常，報警，故障。
1.3 棒圖畫面
系統會以具有長度變化的長條圖形來可視化采集到的監控數據，單擊棒圖
畫面按鈕，系統將顯示棒圖操作界面。
1.4 報警畫面
當有報警發生時，報警界面自動彈出，或單擊功能選擇區的報警提示按鈕
也可以進入該界面。該界面的左側記錄了報警通道的簡要信息；右側顯示了各通道的當前工作狀態。當報警記錄超過 10 條時，系統將順序循環顯示報警信息，最多可循環顯示50 條報警記錄，如超過 50 條，則將最先的報警記錄遺除。
1.5 趨勢功能
實時趨勢：
系統可以根據采集到的數據以曲線方式顯示出來，方便用戶實時觀測通道的變化情況。單擊實時曲線功能按鈕，將顯示系統的實時趨勢操作界面。
每個窗口可顯示 45 條曲線，每 5 條為一組，為便于區分，每組中會以不同的顏色標注不同通道的曲線。
歷史趨勢：
歷史曲線實現了歷史數據的曲線瀏覽功能，根據需要可以畫出相應歷史數據的趨勢效果圖，方便用戶事后查看數據和狀態變化趨勢和總結規律。單擊歷史曲線功能按鈕，將顯示系統的歷史趨勢操作界面。
每個窗口中可以顯示 64 路通道的曲線，每 16 路為一組，每組用不同的顏色標注不同的通道曲線。
1.6 報表功能
歷史數據：
單擊歷史數據功能按鈕，將顯示系統的歷史數據操作界面。系統具有對通道數據存盤記錄的功能，在該操作窗口內，用戶可指定相應的時間條件，對記錄的數據進行篩選，將不滿足條件的記錄過濾掉。用戶根據需要，可自行設置數據的存盤周期。對于沒有用到的通道，記錄數據為-24。
報警記錄：
單擊報警記錄功能按鈕，將顯示系統的報警記錄操作界面。系統可對報警信息進行記錄存盤，最后報警的通道信息排在最頂端。在該界面，記錄通道的報警信息包括位號、報警開始時間、報警結束時間、報警當前值、報警設定值、報警注釋。用戶可以通過“設置”按鈕，對報警記錄進行篩選。
